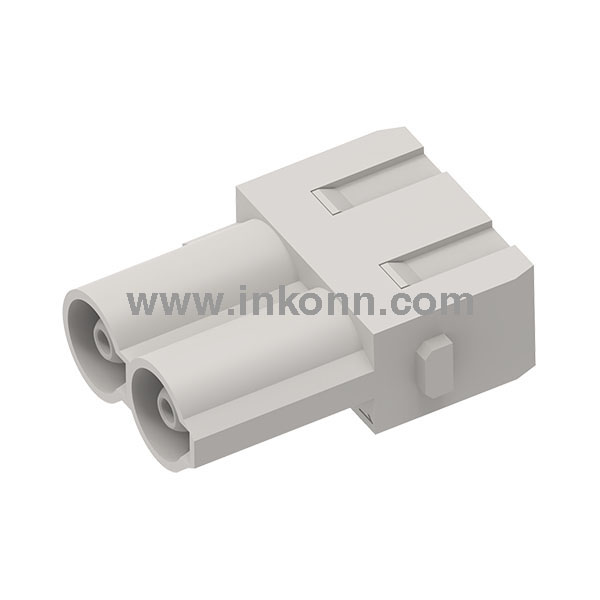

Inzetten - IM70-002.2-M - 10 38 002 1121 - InKonn
InKonn SARE® contactinzet, Serie IM, bouwgrootte M1, 2, pen. Aansluittype: axiale schroefaansluiting. Modulair inzetstuk met 1 plaats. Nominale stroom 70A, nominale spanning 1000V. Aderdiameter 14-22mm². Contactweerstand <0.5mΩ. Inzetmateriaal: polycarbonaat (PC) (UL 94 V-0). Temperatuurbereik -40…+125°C. ≥500 steekcycli. CE-conform, RoHS-gecertificeerd. Compatibel met alle SARE®-behuizingen van de bijbehorende bouwgrootte.
Specificaties
| Striplengte | 12.5-13.5mm |
| Aandraaimoment | Afhankelijk van draadmaat |
| Maat | M1 |
| Nominale spanning IEC | 1000V |
| Nominale stootspanning | 8kV |
| Nominale stroom IEC | 70A |
| Brandklasse UL 94 | V-0 |
| CE-markering | Ja |
| China RoHS | Conform |
| Contactweerstand | <0.5mΩ |
| Kleur inzet | Kiezelgrijs (RAL 7032) |
| Geslacht | Pin |
| Isolatieweerstand | >1010Ω |
| Isolatiemateriaalgroep | IIIa |
| Aantal contacten | 2 |
| Geleidersdoorsnede | 14-22mm² |
| Modulaire plaatsen | 1 |
| Afwerking crimpcontacten | Verzilverd |
| RoHS | Conform |
| Serie | IM |
| Stekcycli | ≥500 |
| Max. temperatuur | +125°C |
| Min. temperatuur | -40°C |
| Vervuilingsgraad | 3 |
| Materiaal crimpcontacten | Koperlegering |
| Materiaal inzet | Polycarbonaat (PC) |
| Overspanningscategorie | III |
