Einsätze - I2M100-002.2-M - 10 38 002 1101 - InKonn

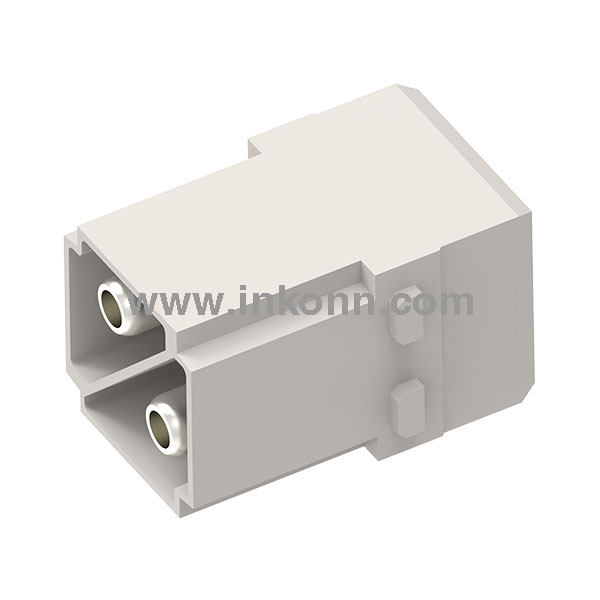

InKonn SARE® Kontakteinsatz, Serie IM, Baugröße M2, 2, Stift. Anschlussart: Axialschraubanschluss. Modularer Einsatz mit 2 Plätzen. Bemessungsstrom 100A, Bemessungsspannung 1000V. Leiterquerschnitt 16-35mm². Kontaktwiderstand <0.3mΩ. Einsatzmaterial: Polycarbonat (PC) (UL 94 V-0). Temperaturbereich -40…+125°C. ≥500 Steckzyklen. CE-konform, RoHS-zertifiziert. Kompatibel mit allen SARE®-Gehäusen der entsprechenden Baugröße.
Spezifikationen
| Abisolierlänge | 12-14mm |
| Anzugsdrehmoment | Bezogen auf Drahtgröße |
| Baugröße | M2 |
| Bemessungsspannung IEC | 1000V |
| Bemessungsstoßspannung | 8kV |
| Bemessungsstrom IEC | 100A |
| Brennbarkeitsklasse UL 94 | V-0 |
| CE-Kennzeichnung | Ja |
| China RoHS | Konform |
| Durchgangswiderstand | <0.3mΩ |
| Farbe Einsatz | kieselgrau (RAL 7032) |
| Geschlecht | Stift |
| Isolationswiderstand | >1010Ω |
| Isolierstoffgruppe | IIIa |
| Kontaktanzahl | 2 |
| Leiterquerschnitt | 16-35mm² |
| Modularplätze | 2 |
| Oberfläche Crimpkontakte | versilbert |
| RoHS | Konform |
| Serie | IM |
| Steckzyklen | ≥500 |
| Temperatur max | +125°C |
| Temperatur min | -40°C |
| Verschmutzungsgrad | 3 |
| Werkstoff Crimpkontakte | Kupferlegierung |
| Werkstoff Einsatz | Polycarbonat (PC) |
| Überspannungskategorie | III |
