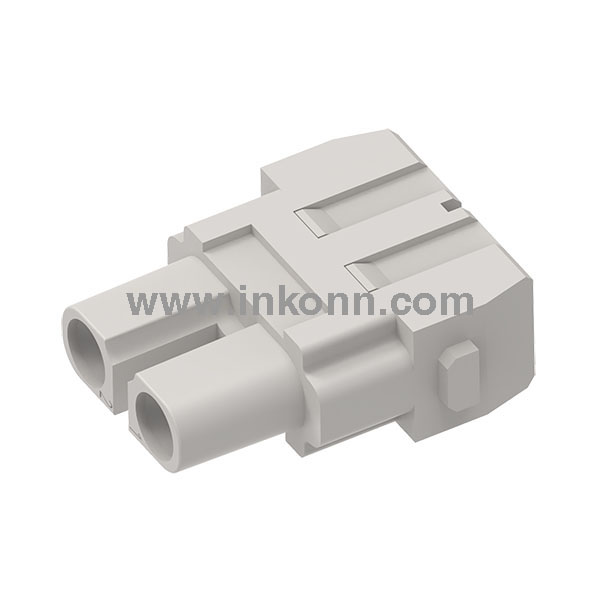

Einsätze - IMC-002.1-F - 10 38 002 1210 - InKonn
InKonn SARE® Kontakteinsatz, Serie IM, Baugröße M1, 2, Buchse. Anschlussart: Axialschraubanschluss. Modularer Einsatz mit 1 Platz. Bemessungsstrom 40A, Bemessungsspannung 1000V. Leiterquerschnitt 2.5-8mm². Kontaktwiderstand <1mΩ. Einsatzmaterial: Polycarbonat (PC) (UL 94 V-0). Temperaturbereich -40…+125°C. ≥500 Steckzyklen. CE-konform, RoHS-zertifiziert. Kompatibel mit allen SARE®-Gehäusen der entsprechenden Baugröße.
Spezifikationen
| Abisolierlänge | Bezogen auf Drahtgröße |
| Anzugsdrehmoment | Bezogen auf Drahtgröße |
| Baugröße | M1 |
| Bemessungsspannung IEC | 1000V |
| Bemessungsstoßspannung | 8kV |
| Bemessungsstrom IEC | 40A |
| Brennbarkeitsklasse UL 94 | V-0 |
| CE-Kennzeichnung | Ja |
| China RoHS | Konform |
| Durchgangswiderstand | <1mΩ |
| Farbe Einsatz | kieselgrau (RAL 7032) |
| Geschlecht | Buchse |
| Isolationswiderstand | >1010Ω |
| Isolierstoffgruppe | IIIa |
| Kontaktanzahl | 2 |
| Leiterquerschnitt | 2.5-8mm² |
| Modularplätze | 1 |
| Oberfläche Crimpkontakte | versilbert |
| RoHS | Konform |
| Serie | IM |
| Steckzyklen | ≥500 |
| Temperatur max | +125°C |
| Temperatur min | -40°C |
| Verschmutzungsgrad | 3 |
| Werkstoff Crimpkontakte | Kupferlegierung |
| Werkstoff Einsatz | Polycarbonat (PC) |
| Überspannungskategorie | III |
